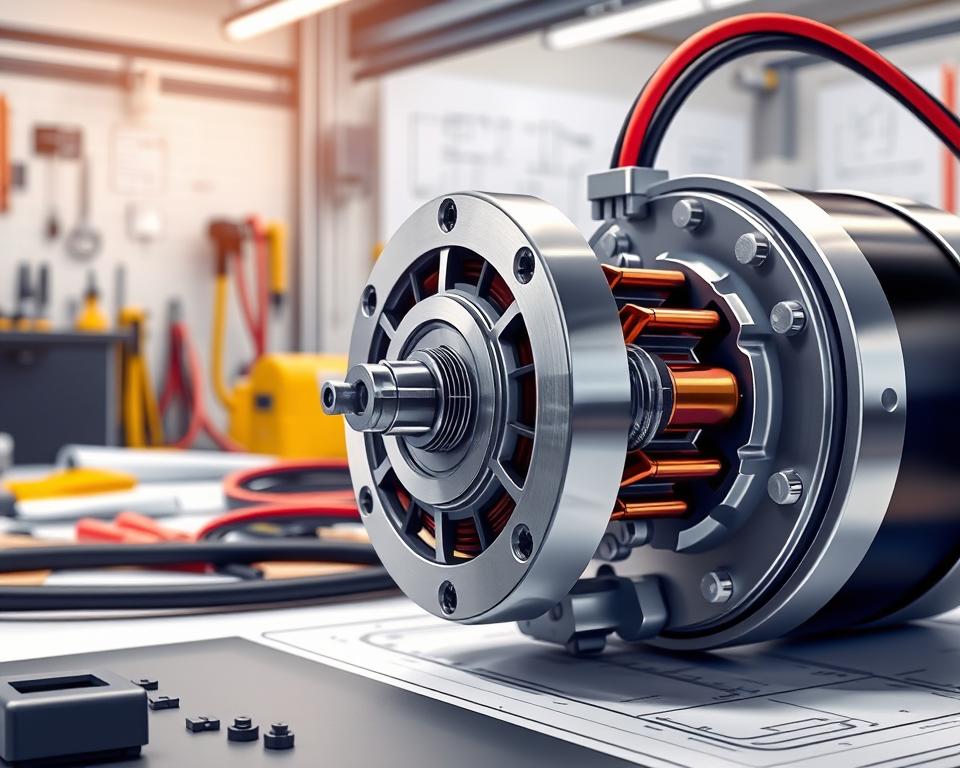

Een borstelloze elektromotor is een elektrische motor zonder koolborstels en mechanische commutator. De rotor draait door de wisselwerking tussen permanente magneten en elektromagnetische velden in de motor.
Bij de werking van een borstelloze motor schakelt een elektronische regelaar de stroom door de spoelen in de juiste volgorde. Zo blijft het magnetische veld ronddraaien en wordt de rotor steeds opnieuw aangedreven. Deze techniek heet ook elektronische commutatie en staat bekend als brushless motor-technologie.
Je vindt een motor zonder borstels in elektrisch gereedschap, ventilatoren, drones, elektrische fietsen, warmtepompen, industriële machines en elektrische voertuigen. In dit artikel ontdek je eerst de onderdelen en het verschil met een klassieke motor. Daarna volgt de werking stap voor stap, met als afsluiting de belangrijkste voordelen, nadelen en toepassingen in Nederland.
Het rendement, de levensduur, het geluidsniveau en de prestaties hangen sterk af van het motorontwerp, de aansturing, de belasting en de koeling.
Wat is een borstelloze elektromotor en hoe verschilt deze van een klassieke motor?
Een borstelloze elektromotor zet elektrische energie om in draaiende beweging. Je vindt dit type motor in ventilatoren, elektrische fietsen, pompen en aandrijvingen. De naam verwijst naar het ontbreken van koolborstels in de motor.
De onderdelen borstelloze elektromotor werken samen via een elektronische regeling. Het systeem biedt een duidelijk verschil borstelloze en geborstelde motor. Je krijgt een stille, nauwkeurige aandrijving met weinig contactslijtage.
De belangrijkste onderdelen van een borstelloze elektromotor
De stator en rotor vormen het hart van de motor. De stator staat stil en bevat meerdere koperen spoelen. Deze spoelen worden per fase elektrisch bekrachtigd. Het magnetisch veld dat ontstaat, laat de rotor draaien.
De rotor is het draaiende deel. Bij veel modellen zitten permanente magneten op of in de rotor. Neodymium is een veelgebruikt materiaal, omdat het een sterke magnetische flux levert. De motoras brengt het mechanische vermogen over naar een ventilatorblad, pomp, tandwielkast of wiel.
Lagers ondersteunen de draaiende as en beperken wrijving. Hun kwaliteit en smering hebben invloed op het geluid en de levensduur. Deze punten horen bij goed onderhoud elektromotor, zelfs wanneer er geen borstels aanwezig zijn.
Een motorcontroller stuurt de stroom naar de verschillende statorspoelen. Deze regelaar heet vaak een elektronische snelheidsregelaar of ESC. Sensoren voor positie, temperatuur en stroom kunnen de regeling nauwkeuriger en veiliger maken.
Het verschil tussen een borstelloze en een geborstelde elektromotor
Een geborstelde elektromotor gebruikt koolborstels om stroom naar de draaiende spoelen te brengen. Een commutator wisselt de stroomrichting tijdens het draaien. Dit systeem is eenvoudig en vaak betaalbaar, maar de contactdelen raken na verloop van tijd versleten.
Een brushless DC-motor gebruikt vaste spoelen in de stator en permanente magneten in de rotor. De stroom wordt geregeld door de elektronica. Deze elektronische commutatie vervangt het directe contact tussen borstels en commutator.
Het verschil borstelloze en geborstelde motor zit vooral in de manier van schakelen. Een klassieke motor gebruikt een mechanische commutator. Een borstelloze motor gebruikt een motorcontroller, vaak met een ESC en sensoren.
Waarom borstels en een mechanische commutator ontbreken
Bij een motor zonder koolborstels vindt de stroomwisseling elektronisch plaats. De regelaar bepaalt welk spoelgedeelte actief wordt en op welk moment. De rotor volgt het wisselende magnetische veld zonder fysiek schakelcontact.
Het ontbreken van koolborstels vermindert de slijtage elektromotor. Er ontstaan geen vonken door borstelcontact, waardoor je spreekt van een vonkvrije elektromotor. Dat past goed bij toepassingen die een lage onderhoudsbehoefte en een lange bedrijfsduur vragen.
Hoe werkt een borstelloze elektromotor?
De werking stator rotor begint bij een batterij, voeding of omvormer. Die levert elektrische energie aan de motorcontroller. De controller verdeelt de stroom over de spoelen in de stator. Zo ontstaat een regelbare elektromagnetische aandrijving.
De rol van de stator en rotor
De stator staat vast in het motorhuis. Rond deze stilstaande kern liggen de statorwikkelingen. De rotor draait binnen de stator en draagt bij een permanente magneet motor magneten op het draaiende deel. Je ziet hier vaak een rotor met permanente magneten.
De spoelen zijn verdeeld over meerdere motorfasen. Een driefasige motor gebruikt drie elektrische fasen met een vaste volgorde. De rotor en de motoras leveren het mechanische vermogen aan de toepassing. De stator zelf draait niet mee.
De geometrie van de spoelen bepaalt samen met het aantal magnetische polen de motoreigenschappen. De luchtspleet en het magneetmateriaal hebben invloed op het motorkoppel, het toerental, het rendement en het geluid.
Hoe magnetische velden de rotor laten draaien
Wanneer stroom door een spoel loopt, ontstaat een magnetisch veld elektromotor. De richting hangt af van de stroomrichting. De sterkte hangt af van de stroomsterkte en het aantal windingen.
De magneten in de rotor reageren op dit veld. Aantrekking en afstoting wekken een elektromagnetische kracht op. Die kracht probeert de rotor in een nieuwe positie te brengen. Door het veld steeds te verplaatsen, ontstaat een vloeiende rotorbeweging.
De combinatie van veldsterkte, poolvorm en stroom bepaalt het motorkoppel. Een juiste luchtspleet helpt om verliezen en geluid te beperken. Een verkeerde afstelling kan trillingen en extra warmte veroorzaken.
Elektronische commutatie en de aansturing van de motor
De motorcontroller schakelt de statorspoelen in een vaste volgorde. Deze elektronische motorregeling vervangt de borstels en de mechanische schakelaar van een klassieke motor. Dit proces heet commutatie borstelloze motor.
De controller meet of berekent de rotorpositie en kiest passende motorfasen. Met een PWM-regeling past hij de gemiddelde spanning en stroom aan. Zo regel je het toerental, de versnelling en het beschikbare koppel.
Een borstelloze motor kan niet rechtstreeks op een gelijkspanningsbron draaien zonder passende commutatie. Bij een vaste aansluiting blijft de rotor meestal staan of beweegt hij schokkerig. De controller moet de stroom op het juiste moment naar de juiste spoelen sturen.
De functie van Hall-sensoren en sensorloze regeling
Hall-sensoren elektromotor meten de magnetische stand van de rotor. De regeling gebruikt deze signalen als positiefeedback motor. De controller weet zo wanneer een fase moet worden in- of uitgeschakeld.
Een sensorloze borstelloze motor heeft geen Hall-sensoren in de motor. De controller bepaalt de rotorpositie via de tegen-EMK die ontstaat tijdens het draaien. Deze methode werkt goed bij hogere toerentallen, maar starten vraagt een speciaal schakelschema.
Sensoren geven duidelijke informatie bij stilstand en lage snelheid. Sensorloze regeling kan de bedrading verkorten en de constructie eenvoudiger maken. In beide gevallen blijft een nauwkeurige timing nodig voor een rustige loop en een goede elektromagnetische aandrijving.
Voordelen en nadelen van een borstelloze elektromotor
Een borstelloze motor biedt veel voordelen voor wie een betrouwbare aandrijving zoekt. Je krijgt vaak een hoog rendement, weinig slijtage en een rustige werking. De juiste keuze hangt af van de belasting, de regeling en de totale investering.
Hoger rendement en lager energieverbruik
Het rendement borstelloze motor kan hoger liggen doordat er geen wrijving is tussen koolborstels en een mechanische commutator. Minder energie gaat verloren als warmte. Een groter deel van de opgenomen stroom wordt zo omgezet in mechanisch vermogen.
Een energiezuinige elektromotor kan het energieverbruik verlagen bij ventilatoren, pompen, koelinstallaties en transportmiddelen. De efficiëntie brushless motor hangt wel af van de belasting, het toerental, de motorgrootte, de voedingsspanning en de kwaliteit van de regeling.
De statorwikkelingen bevinden zich vaak buiten het draaiende deel. Warmte kan bij die constructie relatief eenvoudig worden afgevoerd. Een goede koeling ondersteunt de motorprestaties en helpt bij een lager energieverbruik tijdens lange bedrijfstijden.
Niet elke motor is automatisch zuinig. Een slecht afgestemde controller, een verkeerde maat of langdurige overbelasting kan het voordeel verkleinen. Controleer de toepassing voordat je voor een bepaald model kiest.
Minder slijtage en onderhoud
Omdat een borstelloze motor geen koolborstels gebruikt, ontstaat er geen slijtage koolborstels. Je hoeft deze onderdelen niet te vervangen en de levensduur brushless motor kan daardoor langer zijn. De motor werkt in veel toepassingen als een onderhoudsvrije elektromotor.
Je hebt minder stilstand en minder kans op storingen door vuil of vonkvorming. Lageronderhoud blijft wel nodig wanneer de motor lagers gebruikt. De kwaliteit van de lagers, afdichting en koeling bepaalt mede hoe lang de aandrijving meegaat.
Een stille werking en nauwkeurige snelheidsregeling
Een stille elektromotor produceert vaak minder mechanisch geluid dan een geborstelde variant. Er ontstaan geen vonken en er is geen contactgeluid van borstels. Een laag geluidsniveau is prettig in woningen, werkplaatsen en apparaten.
Een trillingsarme motor kan het comfort en de levensduur van de machine verbeteren. Met een passende snelheidsregeling motor stel je het toerental nauwkeurig af. De elektronische regeling maakt een nauwkeurige toerentalregeling mogelijk bij wisselende belasting.
Aandachtspunten zoals de prijs en benodigde elektronica
De nadelen borstelloze elektromotor liggen vooral bij de techniek en de aanschaf. De kosten brushless motor zijn vaak hoger dan die van een eenvoudige geborstelde motor. Je moet soms een speciale motorcontroller aanschaffen voor de juiste aansturing.
De controller moet passen bij de spanning, stroom en motorbelasting. Sensoren of een sensorloze regeling kunnen extra eisen stellen aan de installatie. De investering elektromotor verdient zich vooral terug wanneer je veel draaiuren maakt en lage onderhoudskosten belangrijk zijn.
Toepassingen van borstelloze elektromotoren in Nederland
Een van de bekendste toepassingen van borstelloze elektromotoren is de elektrische fiets. Ook in speedpedelecs werkt een elektrische fiets motor efficiënt en compact. De regeling past het vermogen aan op je snelheid, trapkracht en accuspanning. Daardoor krijg je een natuurlijke ondersteuning en blijft het energieverbruik beperkt.
Ook elektrische scooters, lichte bedrijfsvoertuigen en een elektrische auto gebruiken deze techniek. Een hoog rendement, weinig onderhoud en een nauwkeurige koppelregeling zijn daar belangrijk. De motor werkt samen met de accu, remenergierecuperatie en veiligheidssystemen. Daarvoor zijn een controller en complexe vermogenselektronica nodig.
In gebouwen vind je de techniek in een warmtepomp motor, ventilator en airconditioning. Een variabele snelheid verlaagt het energieverbruik en beperkt geluid. Je ziet borstelloze motoren ook in robotstofzuigers, wasmachines, drogers, keukenapparatuur en ventilatiesystemen. In accuboormachines, slijpmachines en cirkelzagen leveren ze veel vermogen in een compacte behuizing.
Andere toepassingen zijn drones, modelbouw, kleine robots, pompen, transportbanden en productiemachines. Een industriële elektromotor moet daarbij betrouwbaar werken en een nauwkeurig koppel leveren. De techniek past ook in medische apparatuur, serverkoeling, precisie-instrumenten en duurzame energiesystemen. Let bij je keuze op continu- en piekkoppel, toerental, voedingsspanning, geluid, IP-bescherming, koeling en service. Controleer ook of de controller bij de motor past. De motor en controller vormen samen één technisch systeem.
