Je staat aan de start van een techniek die dagelijks miljoenen kunststof onderdelen maakt. In dit artikel leer je stap voor stap de werking spuitgietmachine en het spuitgietproces. De uitleg is praktisch en gericht op jouw toepassing in Nederland.
Je krijgt inzicht in grondstoffen zoals korrels en pellets, en in kernonderdelen zoals het injectiesysteem, de spankolom en de matrijs. Zo begrijp je beter hoe kunststof spuitgieten betrouwbaarheid en herhaalbaarheid levert voor sectoren als automotive, medische hulpmiddelen en verpakkingen.
Verder behandelen we de processtappen: voorbereiding, smelten, injecteren, koelen en uitwerpen. Met die kennis kun je materiaalkeuze, probleemdiagnose en onderhoud optimaliseren om de productie-efficiëntie en productkwaliteit te verhogen.

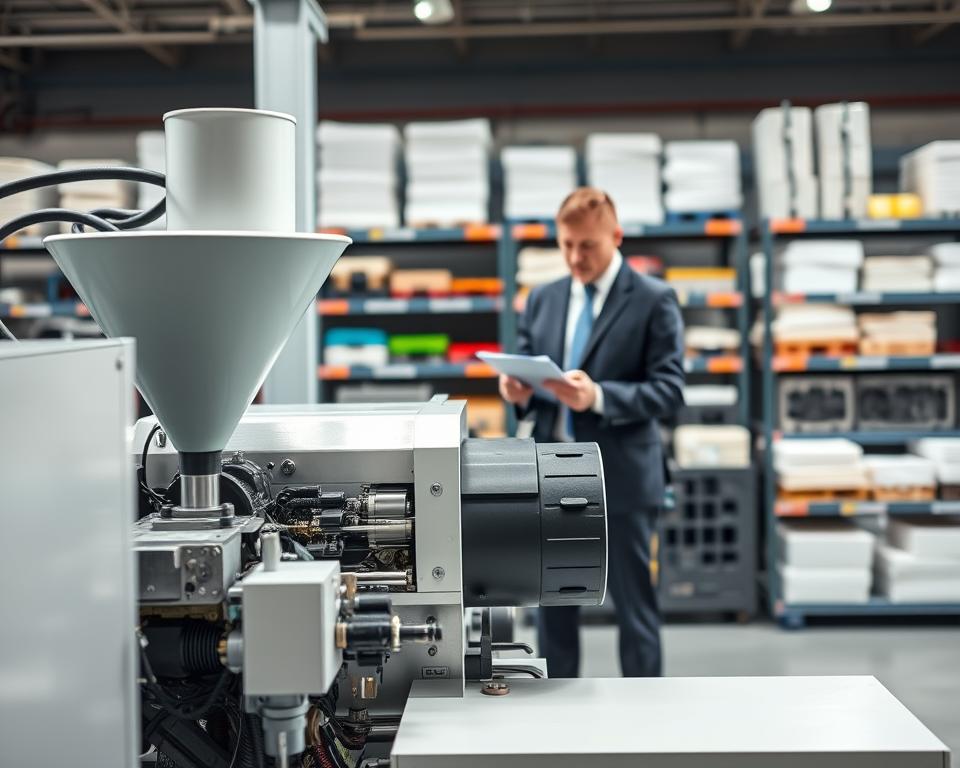

Basisprincipes van een spuitgietmachine
In dit deel leer je de kern van spuitgieten. Een duidelijke definitie spuitgietmachine helpt je kiezen voor de juiste spuitgietapparatuur. Je krijgt inzicht in hoe onderdelen samenwerken en welke kunststofsoorten spuitgieten het beste verwerken.
Wat is spuitgieten?
Wat is spuitgieten is een simpele vraag met een technisch antwoord. Het proces smelt kunststof en injecteert het onder druk in een metalen matrijs. Na afkoelen ontstaat een herhaalbaar en nauwkeurig onderdeel.
Belangrijkste onderdelen en hun functies
- Injectie-eenheid: bevat de trechter, plastificeerschroef of plunjer en verwarmingselementen. Deze eenheid droogt, smelt en doseert het granulaat.
- Klampeenheid: levert de klemkracht die de matrijs gesloten houdt tijdens injectie en opent voor uitwerpen.
- Matrijs onderdelen: precisiehulzen en holtes bepalen vorm en oppervlakte van het product. Koelkanalen in matrijs onderdelen sturen de koeltijd.
- Besturingssysteem: PLC en HMI regelen temperaturen, druk en cyclustijd voor consistente productie.
- Accessoires: robots, vision-systemen en materiaalbehandeling maken een productieproces compleet.
Soorten kunststoffen die verwerkt worden
Thermoplasten spuitgietmachine toepassingen domineren de markt. Voorbeelden zijn PP, PE, ABS, PC, PVC, PET en PA. Deze materialen smelten en stollen herhaaldelijk, wat ze geschikt maakt voor massaproductie.
Thermoharders komen minder vaak voor bij standaard spuitgietapparatuur. Ze uitharden chemisch en vragen aangepast gereedschap en proces. Elastomeren en TPE bieden flexibele eigenschappen voor afdichtingen en grips.
Je keuze van kunststofsoorten spuitgieten beïnvloedt smelttemperatuur, viscositeit, krimp en koeltijd. Additieven zoals glasvezel en kleurpigmenten veranderen mechanische eigenschappen en verwerkbaarheid.
Hoe een spuitgietproces werkt
In dit deel doorloop je stap voor stap het volledige proces van materiaal tot afgewerkt product. Je leert waar je op moet letten bij materiaalvoorbereiding spuitgieten en hoe elke fase invloed heeft op kwaliteit en maatvastheid. Praktische voorbeelden en aandachtspunten helpen je processtappen te optimaliseren.
Voorbereiding van het materiaal en het grondproces
Ontvangst en opslag beginnen met droge, schone korrels. Correcte droging voorkomt problemen zoals pinholes. Gebruik je drogen kunststof korrels volgens datasheet en houd restvochtigheid binnen de specificatie.
Automatische doseersystemen en inline-mixers verzorgen homogene mengsels van base resin, masterbatch en additieven. Tijdens het grondproces spuitgieten controleer je partikelgrootte en verontreiniging voordat je het materiaal naar de extruder voert.
Smelten, injecteren en vullen van de matrijs
De schroef transporteert en plastificeert het materiaal. Instel de temperatuurzones voor een stabiele smelt. Tijdens smelten injecteren matrijs fungeert de schroef als zuiger en bepaalt positie en snelheid vulgedrag.
Programmeer je injectieproces spuitgieten met passende vulprofielen en vuldruk spuitgietmachine om flash en incomplete vulling te voorkomen. Kies tussen hot runner en cold runner op basis van verliesreductie en cyclustijd.
Koelen, ontgrendelen en uitwerpen van het product
Koelen is vaak de langste fase. Optimaliseer koeltijd spuitgieten via matrijskoelkanalen om interne spanningen en cyclustijd te verminderen. Houd rekening met amorf versus semi-kristallijn gedrag voor stolling en krimp.
Ontgrendelen spuitgietmachine gebeurt zodra het deel stijf genoeg is. Synchroniseer openen en robotuitname om beschadiging te vermijden. Het uitwerpen matrijs vereist een geschikt uitwerpsysteem: stiften, platen of robothanden voor delicate geometrieën.
Kwaliteitscontrole en nabewerkingen
Voer kwaliteitscontrole spuitgieten uit met visuele inspectie, maatcontroles en functionele tests. Tolerantiecontrole kunststofdelen voorkomt assemblageproblemen en waarborgt repeteerbaarheid.
Spuitgiet nabewerking omvat ontgraten, verwijderen van sprues en optionele nabehandelingen zoals annealing, ultrasoon lassen of IML. Gebruik SPC en traceerbaarheid om afwijkingen op batchniveau snel te vinden.
- Controleer materiaalfiches en registreer batchinformatie.
- Simuleer met Moldflow of Moldex3D om vulpunten en spanningen te voorspellen.
- Recycleer en droog afgekeurd materiaal om afval te verminderen.
Praktische tips voor optimale prestaties van een spuitgietmachine
Stel een duidelijk spuitgietmachine onderhoudschema op volgens de richtlijnen van fabrikanten zoals ENGEL, Arburg of KraussMaffei. Controleer regelmatig hydrauliekolie, filters, verwarmingselementen en mechanische delen. Preventief onderhoud vermindert onverwachte stilstand en verlengt de levensduur van matrijzen en machines.
Documenteer en bewaar optimale instellingen voor elk product. Houd temperatuurprofielen, injectiesnelheden en drukinstellingen bij in save-recepten met versiebeheer in de besturing. Goede procesafstelling spuitgietmachine zorgt voor consistente kwaliteit en snellere probleemoplossing.
Beheer materialen strikt: controleer vochtgehalte en gebruik correcte droogtijden. Meng materialen alleen na gedegen testwerk, zeker bij glasvezelversterkte polymeren; let op vezeloriëntatie en nozzle-ontwerp. Samenwerking met leveranciers zoals BASF of SABIC levert vaak verwerkingsadviezen die je proces verbeteren.
Optimaliseer matrijskoeling en uitvoering. Houd koelkanalen vrij, polijst en inspecteer kern- en holtevlakken en voer gerichte DOE’s uit om pack- en hold-fasen te verfijnen. Gebruik melt- en flow-analyses en kortlopende experimenten voor procesoptimalisatie spuitgieten en verlaag cyclustijden met betere koeling.
Bespaar energie met servoaandrijvingen, isolatie van cilinders en warmteterugwinning. Energie-efficiënte maatregelen verlagen kosten en CO2-uitstoot. Investeer daarnaast in training en documenteer SOP’s; goed opgeleide operators en onderhoudsteams verminderen afval en verhogen rendement.
Implementeer data-gedreven onderhoud en monitoring. Condition monitoring en datacollectie maken voorspellend onderhoud mogelijk en versimpelen root-cause analyses. Combineer machinegegevens met kwaliteitsmetingen voor continue verbetering van de procesafstelling spuitgietmachine en de algemene optimalisatie spuitgieten.
